10kV户内型三相交流电压传感器EVT
本产品不同于传统的电磁式交流互感器，采用电容分压+隔离结构，具有精度高、线性度好、频带宽、体积小、重量轻、可靠性高、对地阻抗高（ ≥1000MΩ ）等特点，广泛应用于10kV户内中置柜、 环网柜内三相电压、零序电压的测量。
咨询热线:
10kV户内型三相交流电压传感器EVT
YTJN10-XX 10kV户内型三相交流电压传感器
一．概述
YTJN10-XX 10kV户内型三相交流电压传感器，是一种采用电容分压+隔离结构的10kV三相交流电压传感器,可用于10kV户内中置柜、环网柜三相电压、 零序电压的测量。
产品型号：YTJN10-XX系列

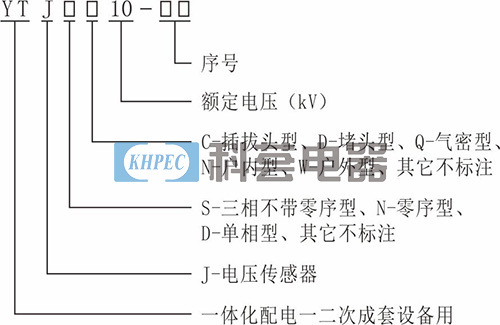

产品命名规则：
二．产品特点
本产品不同于传统的电磁式交流互感器，采用电容分压+隔离结构，具有精度高、线性度好、频带宽、体积小、重量轻、可靠性高、对地阻抗高（ ≥1000MΩ ）等特点，广泛应用于10kV户内中置柜、 环网柜内三相电压、零序电压的测量。
三．执行及参考标准
3.1. T/CES 018-2018 配电网10kV及20kV交流传感器技术条件
3.2. GB/T 20840.7-2007 互感器 第7部分：电子式电压互感器
3.3.IEC-60044-7 电子式电压互感器
四．基本参数
额额定一次电压：10000/√3 V
额定二次电压：3.25/√3 V
额定二次零序电压：6.5/3 V
准确度等级：0.5/3P
额定电压因数：1.2（连续）、1.9（8h）
额定负荷：1MΩ
工频耐受电压：42kV（1min）
局部放电水平：≤10pC(14.4kV)
雷电冲击耐受电压：75kV/85kV
工作环境：-40℃～70℃

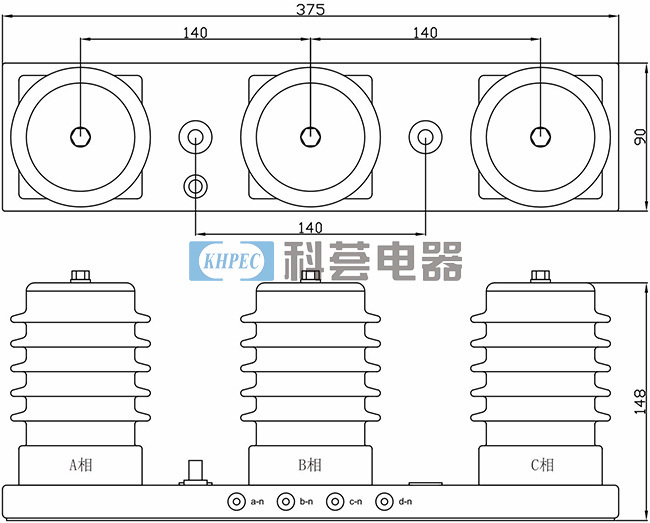

五．结构参数
尺寸：375*148*90mm（底座尺寸可定制）
