YTJC10-XX 10kV欧式插拔头型三相交流电压传感器

一．概述

YTJC10-XX 10kV欧式插拔头型三相交流电压传感器，基于电容分压+隔离结构，装配在标准的欧式插拔头，体积小，重量轻，安装方便。适用于环网箱（柜）中电力线路三相电压和零序电压的测量。

产品型号：YTJC10-XX系列

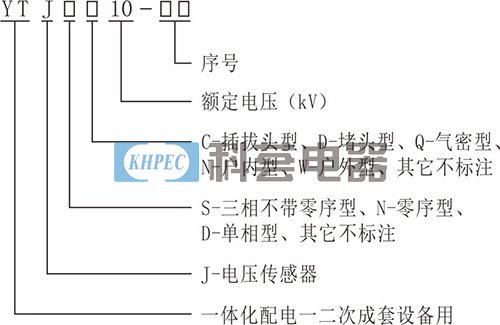

产品命名规则：

二．产品特点

● 采用电容分压+隔离结构，精度高、线性度好、频带宽、体积小、重量轻、功耗小

● 不存在铁磁饱和及铁磁谐振，无爆炸风险

● 一二次隔离，安全可靠

● 输出电压低，无二次短路大电流风险

● 温度范围宽（-40℃～70℃）

● 绝缘阻抗高（≥1000MΩ），不影响线路检修

● 不存在界面分层问题，安全可靠

● 负载能力强（1MΩ），电缆长度可达10米

● 外壳半导电接地，安全抗干扰能力强

● 三合一电缆输出信号，接线方便

三．执行及参考标准

3.1. T/CES 018-2018 配电网10kV及20kV交流传感器技术条件

3.2. GB/T 20840.7-2007 互感器第7部分：电子式电压互感器

3.3.IEC-60044-7 电子式电压互感器

四．基本参数

额定一次电压：10000/√3 V

额定二次电压：3.25/√3 V

额定二次零序电压：6.5/3 V

准确度等级：0.5/3P

额定电压因数：1.2（连续）、1.9（8h）

额定负荷：1MΩ

局部放电水平：≤10pC(14.4kV)

工频耐受电压：42kV（1min）

雷电冲击耐受电压：75kV/85kV

工作环境：-40℃～70℃

五．结构参数

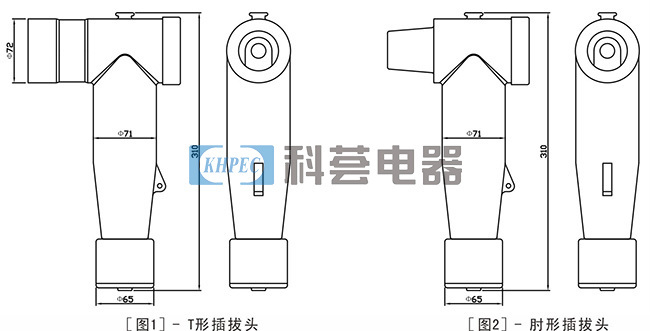

5.1.T形插拔头交流电压传感器外形结构尺寸（单相）见图1，肘形插拔头交流电压传感器外形结构尺寸（单相）见图2

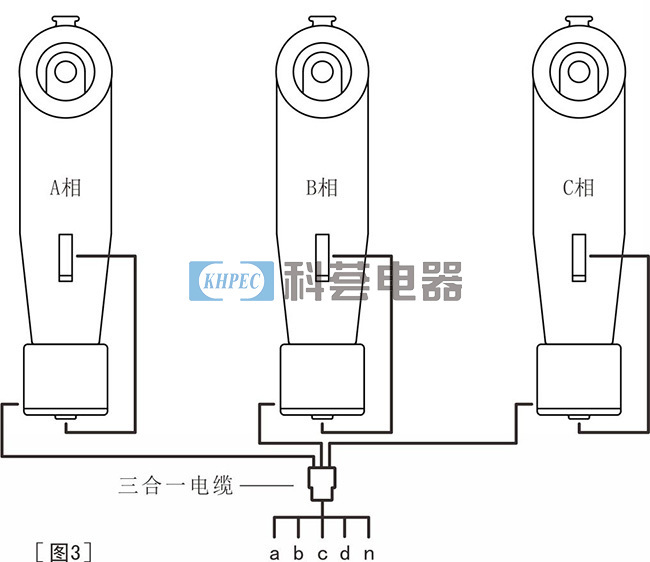

5.2.接线示意图见图3

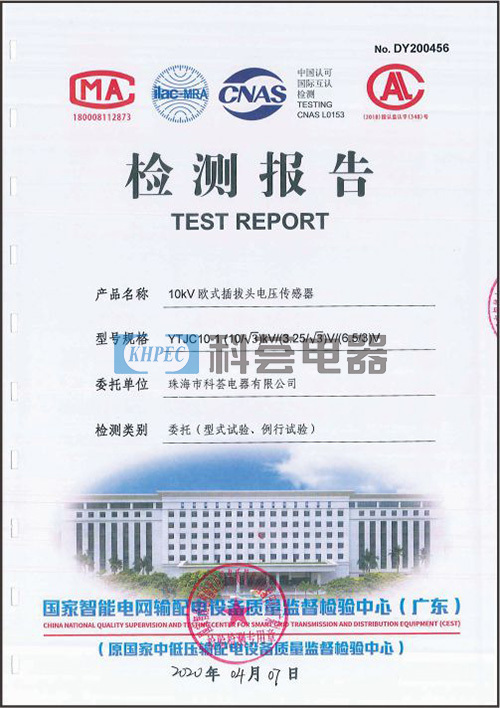

5.3.型式试验检测报告
