10KV堵头型三相交流电压传感器EVT（对称式）
堵头式三相交流电压传感器是基于电容分压+隔离结构检测电压，装配在环网柜欧式插拔头的位置上，具有体积小、重量轻、精度高、线性度好、安装方便等优点，适用于测量环网主机组的三相电压和零序电压。
咨询热线:
10KV堵头型三相交流电压传感器EVT（对称式）
YTJD10-01 10kV堵头型三相交流电压传感器
一．概述
YTJD10-01 堵头型三相交流电压传感器基于电容分压+隔离结构检测电压, 装配在环网柜后堵头的位置，具有体积小、重量轻、精度高、线性度好、安装方便等优点，适用于环网柜中母线电压和零序电压的测量。
产品型号：YTJD10-01

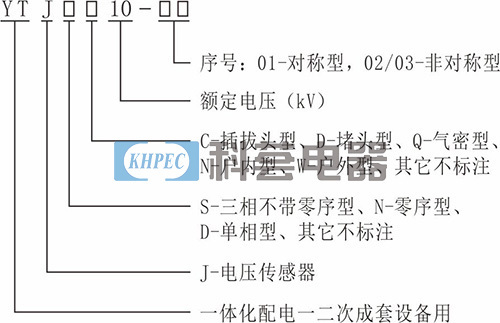

产品命名规则：
二．产品特点
● 采用电容分压+隔离结构， 精度高、 线性度好、体积小、重量轻、功耗小、对地阻抗大于1000MΩ。
● -40℃～+70℃满足0.5级要求。
● 没有界面分层问题，安全可靠。
● 不存在铁磁饱和和谐振，没有爆炸风险。
● 采取了屏蔽措施，抗干扰能力强。
● 一二次之间用隔离PT进行隔离，安全可靠，同时提高了负载能力。
● 输出电压低，没有二次短路大电流的风险。
● 安装在对称型TYPE-C硅胶套上测量、安装方便不占空间。
三．执行及参考标准
3.1. T/CES 018-2018 配电网10kV及20kV交流传感器技术条件
3.2. GB/T 20840.7-2007 互感器 第7部分：电子式电压互感器
3.3.IEC-60044-7 电子式电压互感器
四．基本参数
额定一次电压：10000/√3 V
额定二次电压：3.25/√3 V
额定二次零序电压(三相)：6.5/3 V
准确度等级：0.5/3P（相）、1/3P（零）
额定电压因数：1.2（连续）、1.9（8h）
额定负荷：1MΩ
局部放电水平：≤10pC(14.4kV)
工频耐受电压：42kV（1min）
雷电冲击耐受电压：75kV/85kV
工作环境：-40℃～70℃

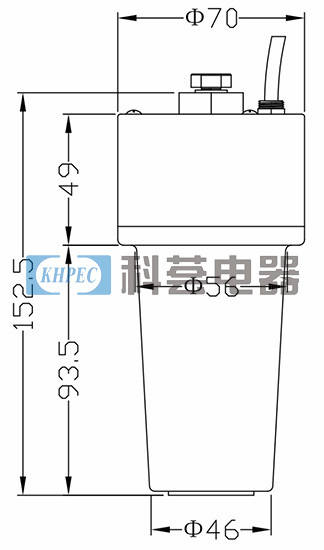

五．结构参数
