10kv户外电压电流组合传感器(EVT/ECT)
10kV户外电压电流组合式传感器安装在ZW32列高压开关的出线端，同时检测相序电压、零序电压、相序电流和零序电流。它具有精度高、体积小、重量轻、功耗低等优点。
咨询热线:
10kv户外电压电流组合传感器(EVT/ECT)
10kv户外电压电流组合传感器(EVT/ECT)
一．概述
YTJLW10-720-32型10kV户外电压电流组合传感器是一种满足国网一二次融合设备技术规范，按照团体标准T/CES018-2018《配电网10kV及20kV交流传感器技术条件》要求设计制造的交流电压、电流组合传感器。该组合传感器安装在ZW32型柱上高压开关的出线端，可同时检测相序电压、零序电压、相序电流和零序电流，具有准确度高、体积小、重量轻、功耗低等优点。
产品型号：YTJLW10-720-32

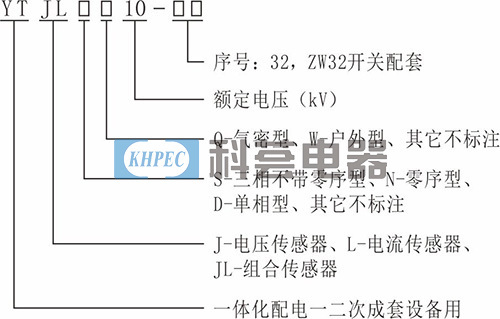

产品命名规则：
二．产品特点
电压传感器基于电容分压+隔离PT结构。
● 采用电容分压，直流阻抗高，没有发热问题，同时避免了传统电磁式电压互感器的铁磁饱和和铁磁谐振问题。
● 采用低温飘的陶瓷电容（NPO级）分压,因而精度高、温度稳定性好,在-40℃～70℃温度范围满足0.5级。
● 隔离PT实现了一二次隔离，提高了系统的安全性,同时输出信号小,避免传统PT二次短路风险。
● 隔离PT提高了传感器的负载驱动能力，不因电缆更换影响精度。
● 体积小、重量轻、功耗小。
电流传感器基于LPCT原理，即低功耗线圈+高精度采样电阻。
● 相电流和零序电流采用独立线圈绕制， 零序电流通过电流合成法获得。
● 采用低温漂铁芯制造，在-40～70℃范围内，特别是-40℃时，误差变差满足标准要求。
● 采用低温飘的采样电阻，保证高低温精度。
● 采样电阻将传统 CT二次输出的电流信号转化成了小电压信号， 避免了二次开路高压问题，提高了设备的安全性。
三．执行及参考标准
3.1. T/CES 018-2018配电网10kV及20kV交流传感器技术条件
3.2. GB/T 20840.7-2007互感器第7部分电子式电压互感器
3.3.GB/T 20840.8-2007互感器第8部分电子式电流互感器
四．基本参数
额定一次电压：10000/√3V
额定频率：50Hz
额定一次电流：相600A、零20A
额定变比：
电压：10000/√3V：3.25/√3V(相) ：6.5/3V(零)
电流： 600A/1V（相） 20A/0.2V(零)
准确度等级：
电压：0.5/3P
电流：0.5S/5P10（相）、1S/10P10（零）
额定负荷：1MΩ(电压传感器) 、20kΩ（电流传感器）
温度范围：-40℃～70℃
一次工频耐压：42kV（1min）
局部放电：≤10pC(14.4kV)
雷电冲击耐压：75kV/85kV
绝缘电阻：≥1000MΩ
二次工频耐压：二次端子对地工频耐压3 kV（1min）

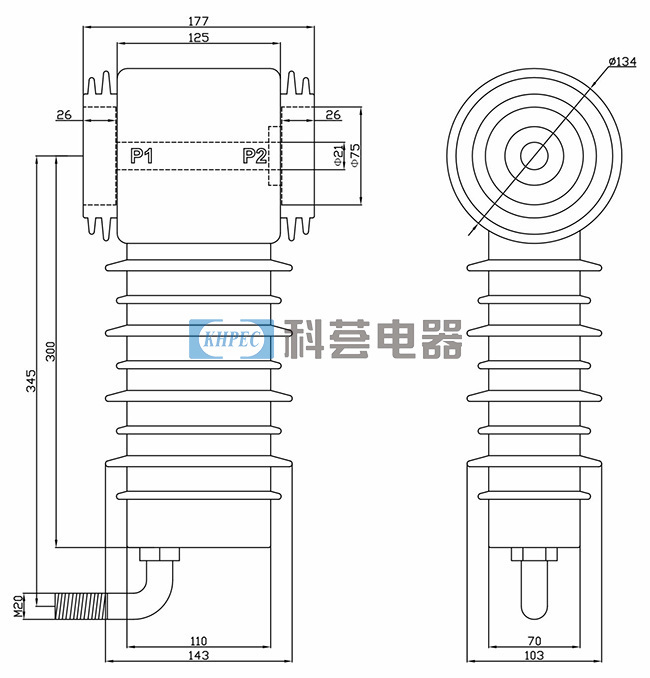

五．结构参数
