10KV深度融合固封极柱式组合传感器(EVT/ECT)
一二次深度融合固封极柱采用环氧树脂+封装技术，集真空灭流器、电压传感器、电流传感器、能量收集电容于一体，实现10kV高压线路的开合、电压、电流检测，结构紧凑、重量轻、免维护，满足配电网自动化、小型化、智能化发展的需要。
咨询热线:
10KV深度融合固封极柱式组合传感器(EVT/ECT)
YTJL10-720-J01 10kV深度融合固封极柱式组合传感器
一．概述
YTJL10-720-J01 10kV深度融合固封极柱式组合传感器采用环氧树脂+包胶的工艺，将真空灭弧室、电压传感器、电流传感器、取能电容集成在一起，实现10kV高压线路开合、电压电流检测、电能取电等功能，具有结构紧凑、重量轻、免维护等优点，满足配网自动化、小型化、智能化发展的需求。
二．产品特点
● 采用固封结构，每相极柱固封一只真空灭弧室,用于一次线路开断和导通，牢靠、防潮、 免维护。
● 采用环氧树脂+包胶工艺， 抗紫外线、防碰撞、免维护，是电力系统偏好的工艺形式。
● 每相极柱含1组高精度的电流传感器， 测量相序和零序电流， 零序电流由3个独立电流线圈并联合成。
● 每相极柱可配置2组高精度EVT，测量相序和零序电压，满足分界、分段、联络要求。进线端、出线端的EVT采用电容分压+隔离模式，安全、准确、抗干扰。
● 每相极柱可配置2组电容取电电源，无需外置电磁式电压互感器， 体积小、重量轻、功耗小，满足分界、分段和联络断路器供电要求。
三．执行及参考标准
3.1. GB1984-2003高压交流断路器
3.2. GB/T11022-1999高压开关设备和控制设备标准的共用技术要求
3.3.JBT11203-2011 高压交流真空开关设备用固封极柱标准
3.4.TCES018-2018配电网10kV及20kV交流传感器技术条件
四．基本参数
额定值
额定电压：12kV
额定频率：50Hz
额定电流：630A
绝缘水平
额定电压因素：1.2（连续），1.9（8小时）
1min 工频耐压，干试：42kV/48kV（断口）
1min 工频耐压，湿试：34kV
局部放电：≤20pC（14.4kV）
雷电冲击耐压（峰值）：75/85kV
绝缘电阻：≥1000MΩ
载流能力
主回路电阻：≤80µΩ
连续热电流（温升小于50k）：1.1InA
短时耐受电流：20kA（4s）
额定峰值耐受电流：50kA
开断能力
额定短路开断电流：20kA
额定短路关合电流（峰值）：50kA
额定操作顺序：C-0.3s-CO-180s-CO
电寿命（额定短路电流开断次数）：30次
机械寿命：10000次
操作机构要求
平均分闸速度：1.1±0.2m/s
平均合闸速度：0.6±0.2m/s
触头开距：9±1mm
触头分闸超程：2mm
合闸弹跳时间：≤2ms
三相合闸不同期：≤1ms
额定触头压力：1800～2000N
额定初压力：1300～1500N
电压传感器部分性能指标
温度范围：-40℃～+70℃
额度频率：50Hz
额定一次电压：10000/√3 V
额定二次电压：相序：3.25/√3V，零序：6.5/3V
基本准确度：0.5/3P
额度负载：综合阻抗1MΩ
准确度与频率关系：
0.5级(频率的变化范围49.5～50.5Hz）（相序）
3P(频率的变化范围48～51Hz) （零序）
绝缘电阻：1000MΩ
电流传感器部分性能指标
温度范围：-40℃～+70℃
额度频率：50Hz
额定一次电流：相序600A, 零序20A
额定二次电压：相序1V，零序0.2V
基本准确度：相序0.5S/5P10、零序1S/10P10
综合阻抗：20kΩ
额定连续热电流：720A
额定短时热电流：20kA/3s
额定动稳电流：50kA

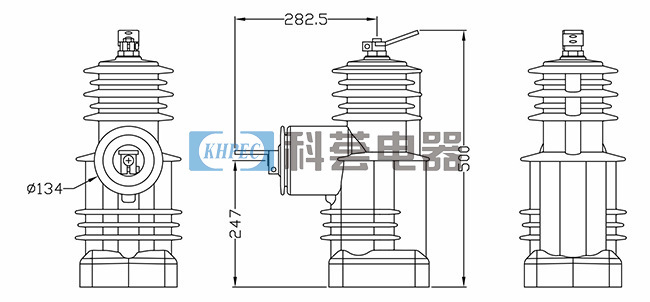

五．结构参数
