10KV一二次深度融合柱上断路器(EVT/ECT)
10KV一二次深度融合柱上断路器(EVT/ECT)
一．概述
ZW32I-12T630型深度融合柱上断路器采用弹簧操作机构驱动的三极联动结构，每相极柱集成真空灭弧室、电压电流传感器、取电电容，实现线路开合、电压电流检测、电能取电等功能。满足配网自动化、小型化、智能化发展要求。 具有结构紧凑、重量轻、免维护等优点。进出线两端都配置电压传感器和电容取电，除做分界断路器外，还可做分段、联络断路器使用。
二．产品特点
● 采用三极联动结构，三相固封极柱共一个底座和一个操作机构。
● 极柱采用环氧树脂+包胶工艺，抗紫外线、防碰撞、免维护。
● 极柱集成真空灭弧窒、电压电流传感器、取电电容，具有结构紧凑、体积小、重量轻、免维护等优点。
● 电压传感器采用电容分压+隔离结构，准确、安全、抗干扰。
● 电流传感器采用低功耗、低温飘铁芯线圈，准确、安全、抗干扰。
● 电容取电功能替代传统的 PT取电，体积小、重量轻、功耗小，避免铁磁饱和和铁磁谐振。
● 每相绝缘极柱进出线两端都可装 1 组 EVT 和电容取电，满足分界、分段、联络断路器要求。
● 操作机构选用最可靠的弹簧操动机构操作， 动作可靠、机械寿命长。
● 断路器采用全密封结构，有防潮、防凝露性能,可用于高温潮湿地区使用。
三．执行及参考标准
3.1. GB1984-2003 高压交流断路器
3.2. GB/T11022-1999高压开关设备和控制设备标准的共用技术要求
3.3.JBT11203-2011 高压交流真空开关设备用固封极柱标准
3.4.TCES018-2018配电网10kV及20kV交流传感器技术条件
四．基本参数
额定值
额定电压：12kV
额定频率：50Hz
额定电流：630A
绝缘水平
额定电压因素：1.2（连续），1.9（8小时）
1min 工频耐压，干试：42kV/48kV（断口）
1min 工频耐压，湿试：34kV
局部放电：≤20pC（14.4kV）
雷电冲击耐压（峰值）：75/85kV
绝缘电阻：≥1000MΩ
载流能力
每相回路电阻：≤80µΩ
连续热电流（温升小于50k）：1.1InA
短时耐受电流：20kA（4s）
额定峰值耐受电流：50kA
开断能力
额定短路开断电流：20kA
额定短路关合电流（峰值）：50kA
额定操作顺序：C-0.3s-CO-180s-CO
电寿命（额定短路电流开断次数）：30次
机械寿命：10000次
断路器机械参数
触头开距：9±1mm
触头超程：2mm
平均合闸速度：0.6±0.2m/s
平均分闸速度：1.1±0.2m/s
合闸弹跳时间：≤2ms
三相不同期：≤1ms
合闸时间：≤45ms
分闸时间：≤40ms
弹簧操作机构
储能电机额定电压：DC24V
储能电机额定功率：70W
额定操作电压：DC24V
电压传感器部分性能指标
温度范围：-40℃～+70℃
额度频率：50Hz
额定一次电压：10/√3kV
额定一次电压：相序：3.25/√3V，零序：6.5/3V
基本准确度：0.5/3P
额度负载：综合阻抗1MΩ
准确度与频率关系：
0.5级或1级(频率的变化范围49.5～50.5Hz）
3P(频率的变化范围48～51Hz)
绝缘电阻：1000MΩ
电流传感器部分性能指标
温度范围：-40℃～+70℃
额度频率：50Hz
额定一次电流：相序600A, 零序20A
额定二次电压：相序1V，零序0.2V
基本准确度：相序0.5S/5P10、零序1S/10P10
综合阻抗：20kΩ
额定连续热电流：720A
额定短时热电流：20kA/3s
额定动稳电流：50kA

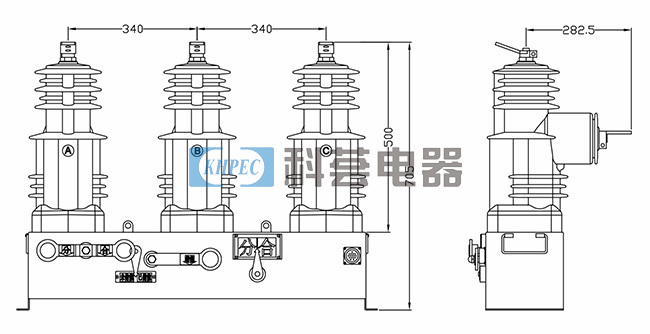

五．结构参数
